產品介紹

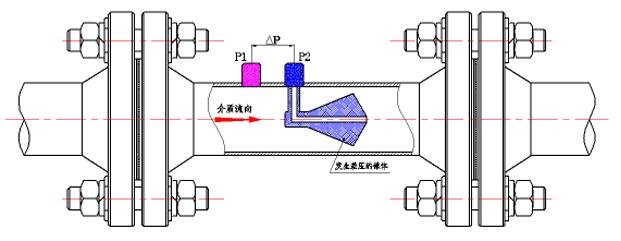

　　天然氣V錐流量計屬于邊壁收縮式節流裝置。是一種基于差壓原理進行流量測量的流量儀表。其結構是在管道中心懸掛一個與管道同軸的V形錐體。流體經過時，V形錐體將流體逐漸地節流收縮到管道的內邊壁。V形錐流量傳感器與差壓變送器、顯示儀表（或計算機）組成可實現流量的測量。V形錐特殊的結構具有很多的優點：如直管段要求短，適合臟污介質的測量，重復性好，相對孔板使用壽命長等等。因此可廣泛應用于冶金、電力、化工、供熱等工業的流量測量中。

　　天然氣V錐流量計產品特點：

　　安裝要求低：V錐流量計的自整流特性改變了流速分布，消除了渦流和死角，上游直管段0-3D、下游直管段0-1D；

　　量程比大：通常為15:1，可達50:1；

　　安裝要求低：前0-3D直管段、后0-1D直管段；

　　壓損小、信號穩定：V錐的差壓信號是高頻低幅信號，同樣的β值，壓損失孔板1/3~1/5，節能顯著。信號波動是孔板的1/10；

　　耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；

　　自清掃、不堵塞、不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；

　　長期穩定性好：β值可長期不變，并保證長期測量；

　　精度高、重復性好：測量精度 0.5%F.S，重復性優于 0.1%F.S;

　　β值范圍寬;V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；

　　規格齊全，安裝方式靈活：可選管道式、法蘭取壓式、對夾式、插入式等；

　　管徑范圍寬：適用DN15~DN2000管道（＞2000協商訂貨）

　　可測高溫、高壓介質：工作溫度700℃，壓力42MPa;

　　可測臟污介質（如焦爐煤氣、高爐煤氣、原料油、渣油等）；

　　可測氣液兩相介質（濕氣、冷凝水等）

　　技術參數：

　　精度等級： 0.5%F.S

　　長期穩定性： 0.1%F.S/Y

　　重復性： 0.1%

　　流速：0.1m

　　量程比：通常15:1，可達50:1

　　雷諾數使用范圍：8  10~5106

　　工作壓力： 32MPa,可達42MPa

　　工作溫度：-160℃~700℃

　　管道尺寸：DN15~DN2000

　　環境溫度： 80℃

　　相對濕度：5~85%

　　輸出信號：4~20mA

　　供電電壓：24VDC

　　差壓與壓力變送器輸出電流：4mA~20mA

　　電源電壓：220VAC

　　輸出電流：4mA~20mA

　　智能差壓與壓力變送器通訊方式：HART，RS232&RS485

　　產品用途：

　　適用于冶金、化工、化肥、化纖、石油、天然氣、電力、水力、礦山、機械、建材、城市能源、環境監測等企業中各種流體的流量測量。
