1. 4G車載視頻監控 系統主要功能如下：

1.1. 平臺客戶端登陸監控管理功能

用戶可通過登陸德寶4G視頻監控C/S客戶端和手機APP對車輛進行監控管理。

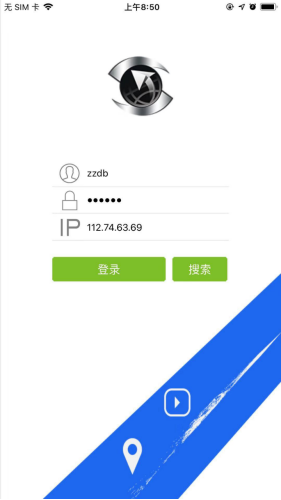

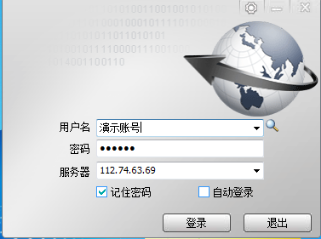

4G視頻監控C/S客戶端和手機APP登錄界面如下圖所示:：

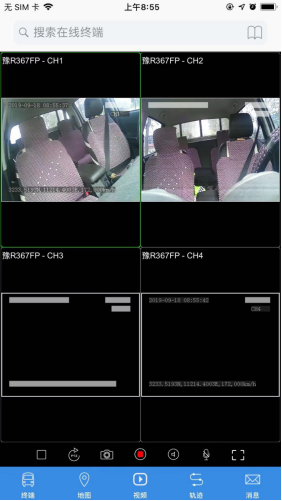

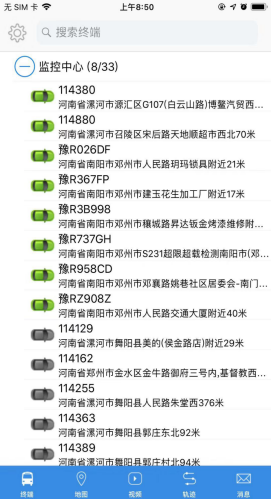

以上為4G視頻監控 手機APP

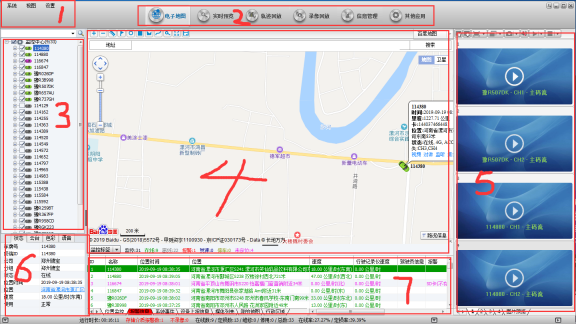

A.以下為4G視頻監控電腦端登陸界面：界面簡潔美觀清晰，



1. 菜單欄：菜單欄位于右上角，包含視圖、地圖類型、外觀主題、系統設置、事件、全屏、關于等菜單；

2. 工具欄：工具欄位于左上方，是系統主控制區，分為電子地圖、實時監控、錄像回放、軌跡回放、其它應用。

3.設備列表：包含設備的列表信息、輪詢列表、我的地圖。輪詢列表可設置位時間內切換一組自定義的通道視頻；用戶在地圖上標記的點、面、區域的記錄可保存在我的地圖列表中。

4.實時監控區：在地圖上查看設備的位置等信息，可居中定位指定的車輛。

5.視頻顯示區域：在此可以設置畫面顯示的個數、大小比例、電腦以及遠程抓拍等功能。

6.云臺語音控制區：對云臺操作如旋轉角度、調焦、光圈、燈光、雨刷等；語音控制區可與設備端進行通話對講、監聽以及發送廣播信息。

7.監控狀態區：包含設備狀態、IO 狀態、設備信息、最近報警、系統事件、地圖覆蓋物、OBD 等選項卡。

顯示選中設備的當前基本信息、IO 狀態、設備信息、最近報警及 OBD 等信息。

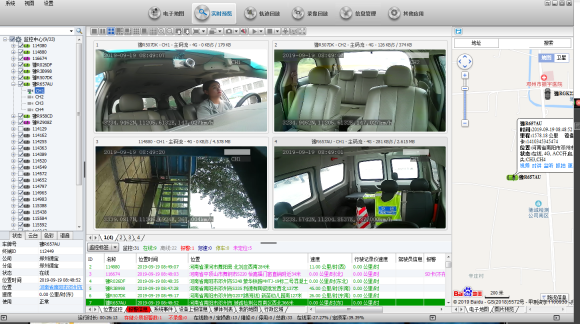

實時預覽視圖監控主顯區域?yàn)橐曨l顯示區域，左右分別為設備列表和電子地圖。雙擊設備列表可遠程預覽監控視頻。

v 點擊“ ”可切換視頻畫面顯示數目，可選 1/4/6/9/16/36/64/100，

默認 16 畫面；

v 點擊“ ”進行上一組或下一組視頻的切換；

v 點擊“ ”可選擇視頻顯示比例，可選“ ”三種比例；

v 點擊“ ”可切換實時性好或流暢性好；

v 點擊“ ”可選擇抓拍圖片或前端抓拍；

v 點擊“ ”可打開音頻監聽（前端攝像頭需要帶音頻功能，或者另接拾音器）

v 點擊“ ”可開啟視頻，下拉可選開啟所有視頻或者開啟視頻；

v 點擊“ ”可停止視頻，下拉可選停止視頻、停止所有視頻、清除部分?jǐn)?shù)據及清除所有數據。

v

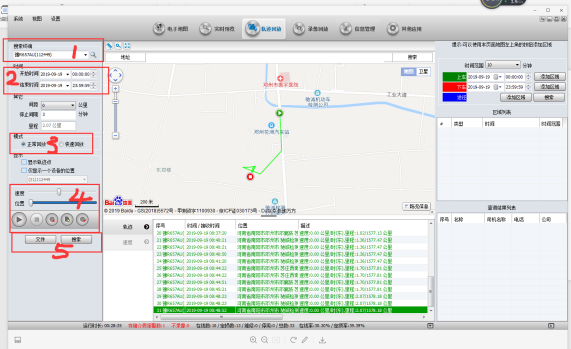

軌跡回放

切換到軌跡回放界面后，如下圖。在搜索終端中選擇需要搜索軌跡回放的終端，然后設置需要搜索的時間端，點擊“搜索”即可完成軌跡的搜索并自動回放。

v上傳間隔：每隔選擇的間距上傳一條 GPS 數據，如果是 0，就是每隔 10 秒上傳一條 GPS 數據

v停止間隔：

所有停車的 gps 點全部搜索顯示出來

若是連續的 gps 停車點，就只傳最后一個 gps 停車點數據到平臺顯示

v 里程：當天當前車輛行駛的總里程

v 模式：可選擇正?；胤呕蛘呖焖倩胤?/span>

v 顯示：勾選顯示軌跡點，將顯示 GPS 點

v 速度：控制軌跡回放的快慢

在1的地方選擇要回放的車輛

在2的地方選擇回放的時間

在3的地方選擇回放的快慢

在5的地方點擊搜索

在4的點擊播放



遠程視頻錄像回放

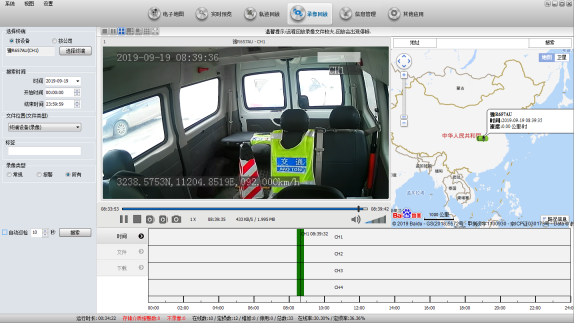

切換到錄像回放界面后，如下圖。在搜索終端中選擇需要搜索錄像回放的終端，然后設置需要搜索的時間端。點擊“搜索”即可完成錄像文件的搜索，綠色區域代表該時間段有錄像，雙擊綠色區域或者 點擊“ ”可進行錄像回放。

v 文件位置：可選終端設備、本地磁盤、存儲服務器、下載服務器

v 文件類型：可選錄像和圖片

v 錄像類型：可選常規錄像、報警錄像和所有錄像。

注意：遠程視頻錄像回放終端設備的錄像文件可能存在網絡延遲，且需產生 3G/4G 流量費用，請慎用！

點擊“ ”開始播放錄像文件；

點擊“ ”停止播放錄像文件;

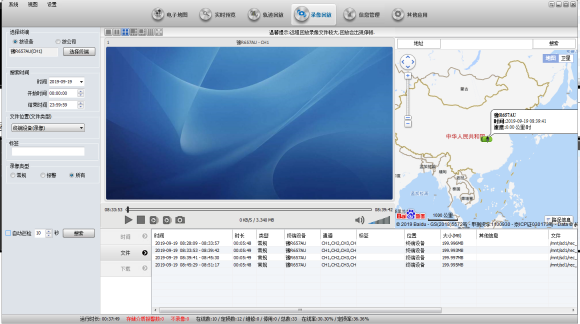

溫馨提示    視頻回放的時候設備必須在線點擊“文件”選項可顯示錄像文件列表，右鍵文件可選擇本地下載（將錄像文件下載到本地）、遠程回放（回放錄像）及軌跡回放（搜索該錄像的行駛軌跡）



點擊“下載”選項可顯示錄像文件下載的狀態，右鍵文件可選打開文件存儲的文件夾、選擇停止下 載可以終止正在下載的文件、可刪除文件、同時可變更文件下載存儲路徑。



信息管理

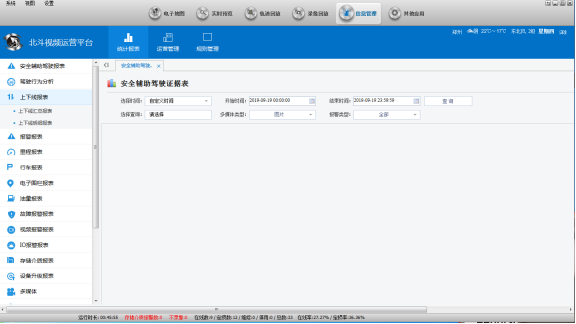

報表查詢：常用報表（里程匯總報表、里程日報表、行駛軌跡明細報表）、速度報表、上下線報表、IO 輸入報警報表、司機行為分析、溫度報表、報警報表、儲存介質報表、設備升級報表、油量報表、停車報表、電子圍欄、調度報表。



.報表查詢

v 查詢報表時間跨度設置應不超過 30 天，否則系統會彈出“ ”提 示。

v 車輛需安裝相應的設備并進行相關設置才能查詢到報表，如油量報表需安裝油量傳感器，并對報警參數進行設置，報警觸發后即可查詢到。

3.1.1 常用報表

常用報表中包含里程匯總報表、里程日報表和行駛軌跡明細表

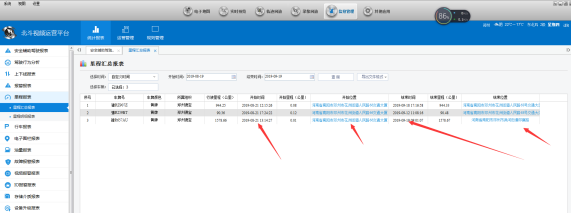

v 里程匯總報表：選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表；



完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

里程日報表

選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表；





完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

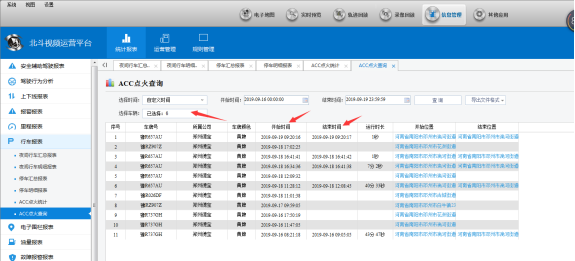

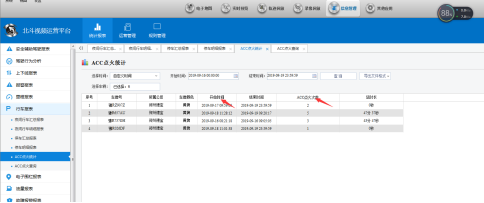

ACC報表

查詢選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表；

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

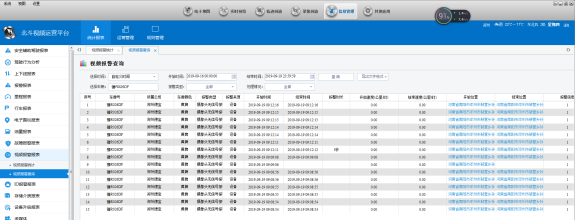

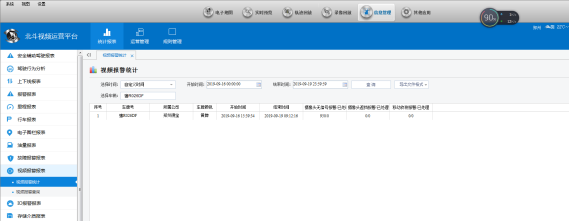

視頻報表

查詢選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式。

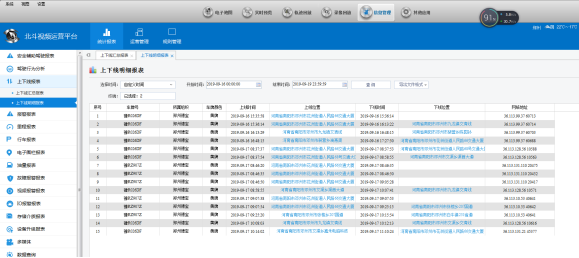

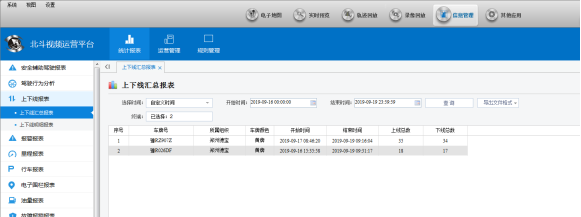

上下線報表

查詢選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式

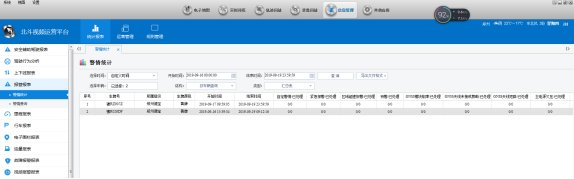

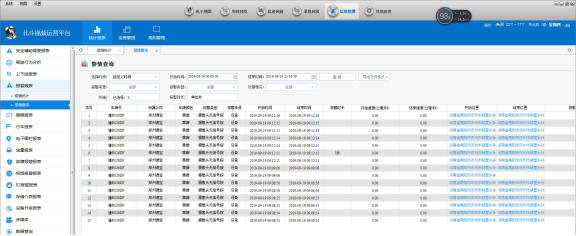

報警報表

查詢選擇搜索時間，點擊選擇終端，勾選所要查詢的車輛，按保存確認后，點擊“查詢” 即可查到報表

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式

完成查詢后可將報表導出 Excel、Csv 及 PDF 等格式

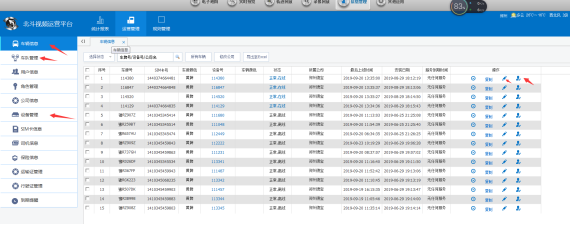

運營管理：車載終端、終端分組，車輛信息 、車隊管理。







用戶管理：包含用戶管理（添加、刪除用戶）、權限管理（為用戶設置相關的權限）。

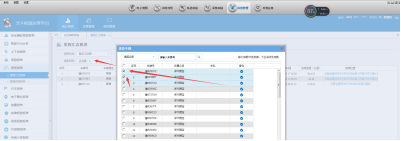

選擇用戶管理，可對用戶進行管理。包括：添加用戶、添加子用戶、分配權限、及終端授權等。

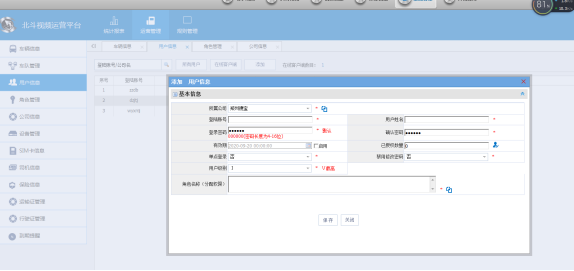

添加用戶

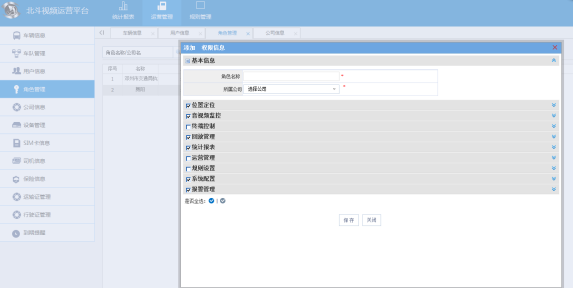

添加角色

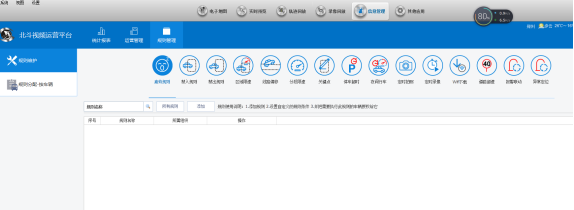

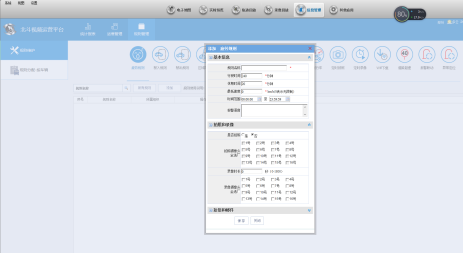

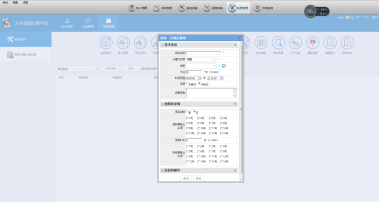

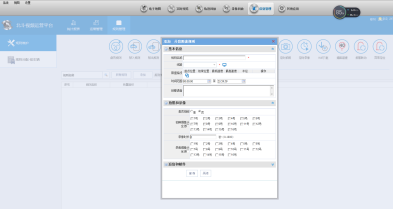

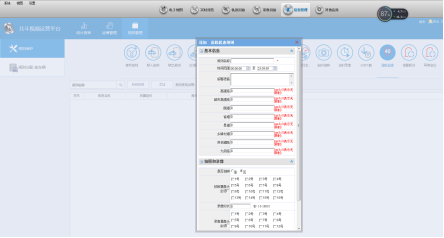

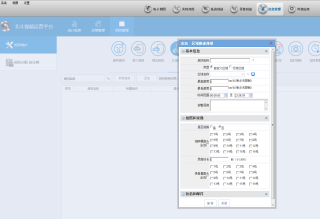

規則管理

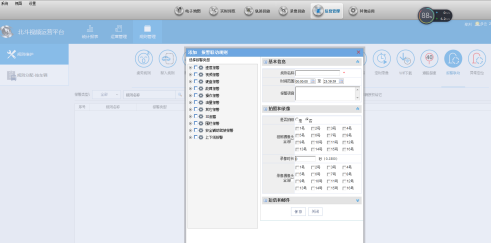

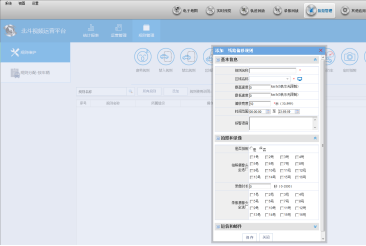

疲勞駕駛規則設置

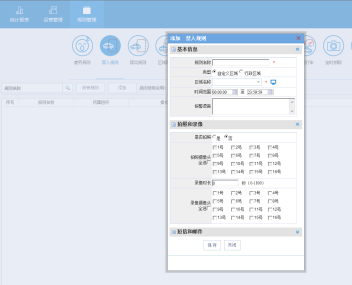

禁入規則設置



禁出規則設置



區域限速設置



線路偏移設置





分段限速設置



關鍵點設置





 停車超時設置

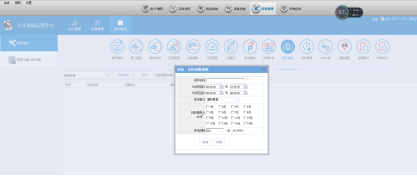

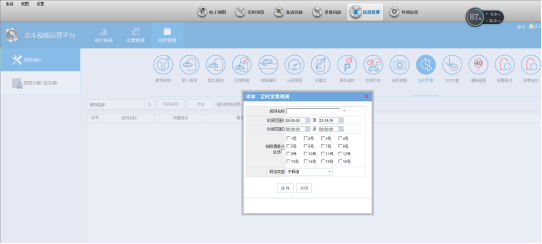

定時拍照設置



定時錄像規則設置











道路超速規則設置





報警聯動規則設置

可設置某種報警觸發后的聯動反饋。首先，在車輛列表中選擇需要設置的車輛，然后選擇報警類型，如緊急按鈕報警，最后設置報警聯動。

v 視頻預覽：選擇通道后，當報警觸發時，將彈出對應通道的視頻；

v 報警視頻自動關閉：可設置報警視頻自動關閉時間 5~1800 可選，默認 30s；

v 前端抓拍：選擇通道后，當報警觸發時，將自動抓拍圖片，抓拍張數（1~15）及間隔（1~30s）可設置，默認抓拍間隔為 5s，抓拍 3 張圖片；

v 聲音報警：客戶可自行上傳報警聲音文件，并設置播放次數（1~10），默認 3 次；

v 報警聯動錄像：選擇通道后，當報警觸發時，將自動開始錄像，錄像時間可設置 30~1800s，默認 30s；

v 電子地圖鎖定：勾選后，當報警觸發時，報警車輛將居中顯示地圖上；

v





 其他應用

切換到其他運用界面后，可設置報警聯動設置、報警屏蔽設置、系統設置及錄像設置，這些設置在菜單設置中有詳細介紹，這里不再贅述。點擊“報表查詢”具體介紹請

見第三部分。

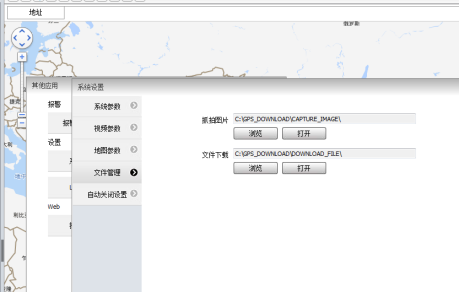

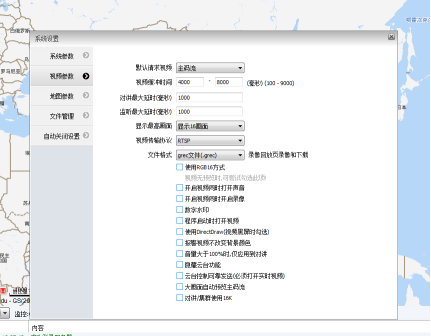

系統設置：

可對系統參數、視頻參數、地圖參數、文件管理，自動關閉設置。

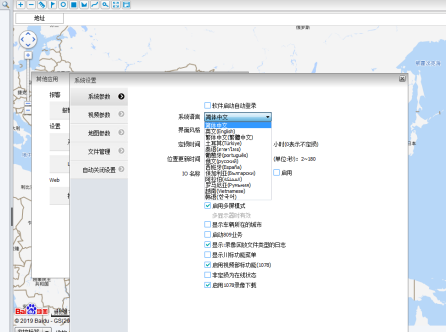

系統語言：包含中文簡體、中文繁體、英語、土耳其語、泰語、俄語、西班牙語、保加利亞、羅馬尼亞等





 視頻參數：

v 默認請求視頻： 默認請求的視頻碼流，可選子碼流/主碼流；

v 視頻緩沖時間：可設置 2~20s，默認 4~8s；

v 關閉對講和監聽：在開啟對講和監聽后，可設置自動關閉時間 1/5/10/15/45/60min 等，默認不自動關 閉；

v 關閉視頻設置：開啟視頻預覽后/客戶端無操作之后，可設置自動關閉時間 1/5/10/15/45/60min 等， 默認不自動關閉；

v 顯示最高畫面：可選 16/36/64/100 畫面，默認 16 畫面；

v 勾選使用 RGB16 方式、開啟視頻同時打開聲音、保存預覽圖片及數字水印會啟用相應

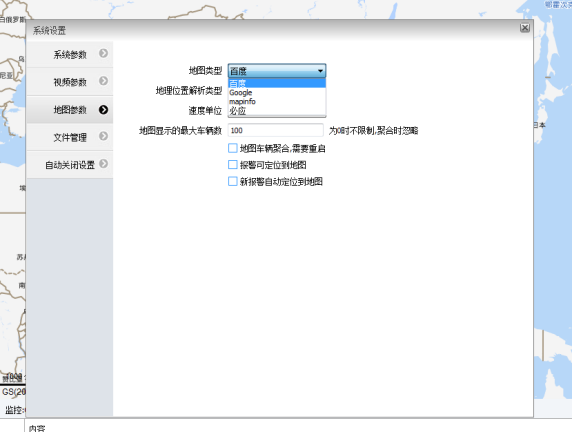

地圖參數：地圖可選百度、Google 和 Mapinfo；速度單位：分別有 MPH、km/h。

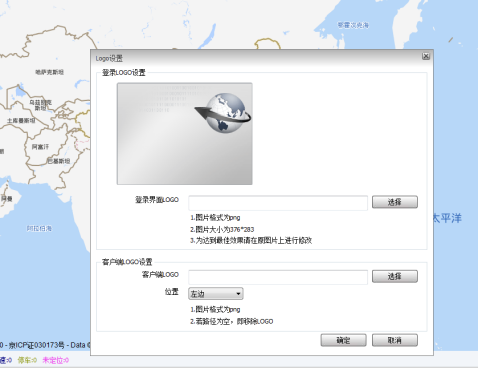

LOGO 設置：客戶可自行 DIY 登入 Logo 及客戶端 Logo，圖片格式為 PNG，登入 Logo 圖片大?。?376*283；

錄像設置：

可對錄像的存儲磁盤進行管理。

v 空間不足及保留空間：當存儲空間不足時，可設置停止操作/覆蓋最早的文件，保留空間可自行設置，

默認當磁盤存儲空間小于 1024MB 時，自動覆蓋最早的文件。

v 分段時間：錄像分段的時間，可設置 15/30/45/60min 一段視頻，默認 60min

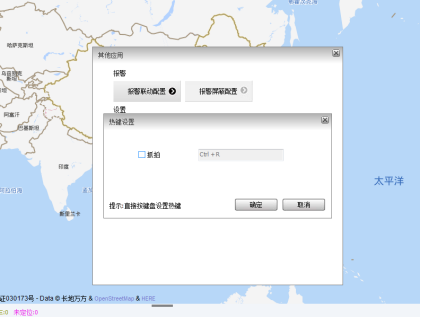

(6) 熱鍵設置：客戶可設置抓拍的快捷鍵
